Nid d'abeilles en polyaramide : stabilité, fabrication et applications

Les structures alvéolaires en polyaramide sont constituées de produits d'âme très résistants, légers et denses, principalement composés de fibres aramides telles que le Nomex. Les nids d'abeille sont aujourd'hui une caractéristique commune dans les applications à haute teneur en composites, allant de l'utilisation intérieure dans l'aérospatiale aux panneaux anti-souffle au niveau de la défense. Cet article est un résumé technique de leurs structures et de leurs principales utilisations dans diverses industries.

1. Introduction aux structures en nid d'abeilles polyaramide

Les âmes en nid d'abeille polyaramide sont fabriquées en dilatant des feuilles de fibres aramides imprégnées ou enduites de résine phénolique, généralement du papier Nomex®. On obtient ainsi une structure cellulaire légère, mais de forme hexagonale ou surexpansée. Cette structure reflète les propriétés de résistance du nid d'abeille naturel et offre de meilleures performances dans les systèmes composites en sandwich.

Les polyaramides sont également utilisés comme matériau d'âme dans les panneaux sandwichs, où de minces peaux composites à haute résistance liées par des adhésifs (par exemple, des plastiques renforcés de fibres de carbone ou de verre) sont collées de chaque côté. L'âme en polyaramide assure la rigidité, l'absorption d'énergie et l'isolation sans pénalité de poids et est particulièrement utile pour les applications où le poids est essentiel.

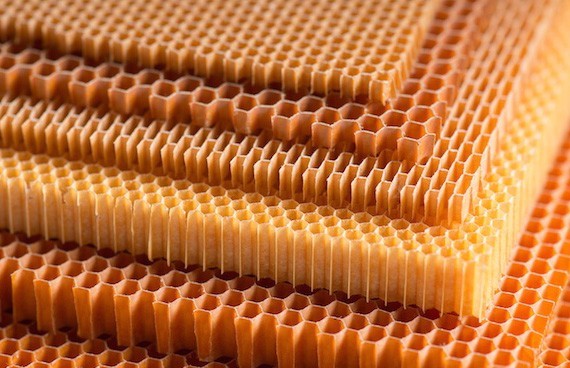

Fig. 1 Nid d'abeille en polyaramide

2. Propriétés mécaniques des âmes en nid d'abeilles en polyaramide

Les performances mécaniques du nid d'abeilles en polyaramide sont l'un de ses points forts.

Ses principales caractéristiques sont les suivantes

  • Rapport résistance/poids élevé : Malgré leur faible poids, les âmes ont la capacité de supporter de lourdes charges, tant en cisaillement qu'en compression.
  • Résistance à la fatigue : Les nids d'abeille en polyaramide sont capables de résister à des charges cycliques, ce qui est utile dans les avions et les éléments de transport soumis à des charges à long terme.
  • Tolérance aux dommages : Contrairement aux matériaux d'âme fragiles, les nids d'abeille en polyaramide se déforment plastiquement en cas d'impact important, ce qui crée une zone tampon contre les défaillances catastrophiques.

Ces propriétés les rendent bien adaptés aux applications structurelles et semi-structurelles dans les plates-formes civiles et militaires.

3. Stabilité thermique et chimique des nids d'abeilles à base d'aramide

Les noyaux alvéolaires en polyaramide présentent une excellente stabilité chimique et thermique. Ils fonctionnent généralement très bien dans des environnements allant jusqu'à 180°C (356°F) et présentent une stabilité dimensionnelle dans une large gamme de températures. En outre, leur résistance à la dégradation thermique les rend appropriés pour les assemblages collés par polymérisation à haute température.

Sur le plan chimique, ils résistent à l'humidité, aux solvants, aux carburants et aux acides doux. Cette caractéristique est particulièrement utile dans les applications marines et humides. Deuxièmement, leur comportement au feu est incontestable et répond aux exigences de la norme FAR 25.853 relative aux flammes, à la fumée et à la toxicité pour les intérieurs d'avion.

4. Comparaison avec d'autres matériaux en nid d'abeilles

Lorsqu'ils font leur choix, les ingénieurs mettent en balance le matériau alvéolaire, le poids, la solidité, la durabilité, la résistance à la corrosion et le coût. C'est là que les nids d'abeilles en polyaramide se montrent à la hauteur :

  • Vs nid d'abeille en aluminium: Alors que l'aluminium est plus rigide et plus résistant à la température, les nids d'abeilles en polyaramide sont plus légers, plus résistants à la corrosion et plus sujets aux exigences de la FST (flamme, fumée et toxicité).
  • Vs Thermoplastiques : Les nids d'abeilles thermoplastiques peuvent être moins coûteux et recyclables, mais ils n'ont généralement pas une plus grande résistance mécanique et ont besoin d'une moins grande stabilité thermique que les noyaux à base d'aramide.
  • Nid d'abeille en carbone/kevlar : les âmes en carbone et en kevlar sont plus puissantes mais beaucoup plus chères, ce qui fait du polyaramide un compromis raisonnable en termes de coût/performance.

Toutes ces comparaisons font du nid d'abeilles en polyaramide un matériau largement applicable dans toutes les industries. Pour d'autres produits en nid d'abeille, veuillez consulter le site de Stanford Advanced Materials (SAM).

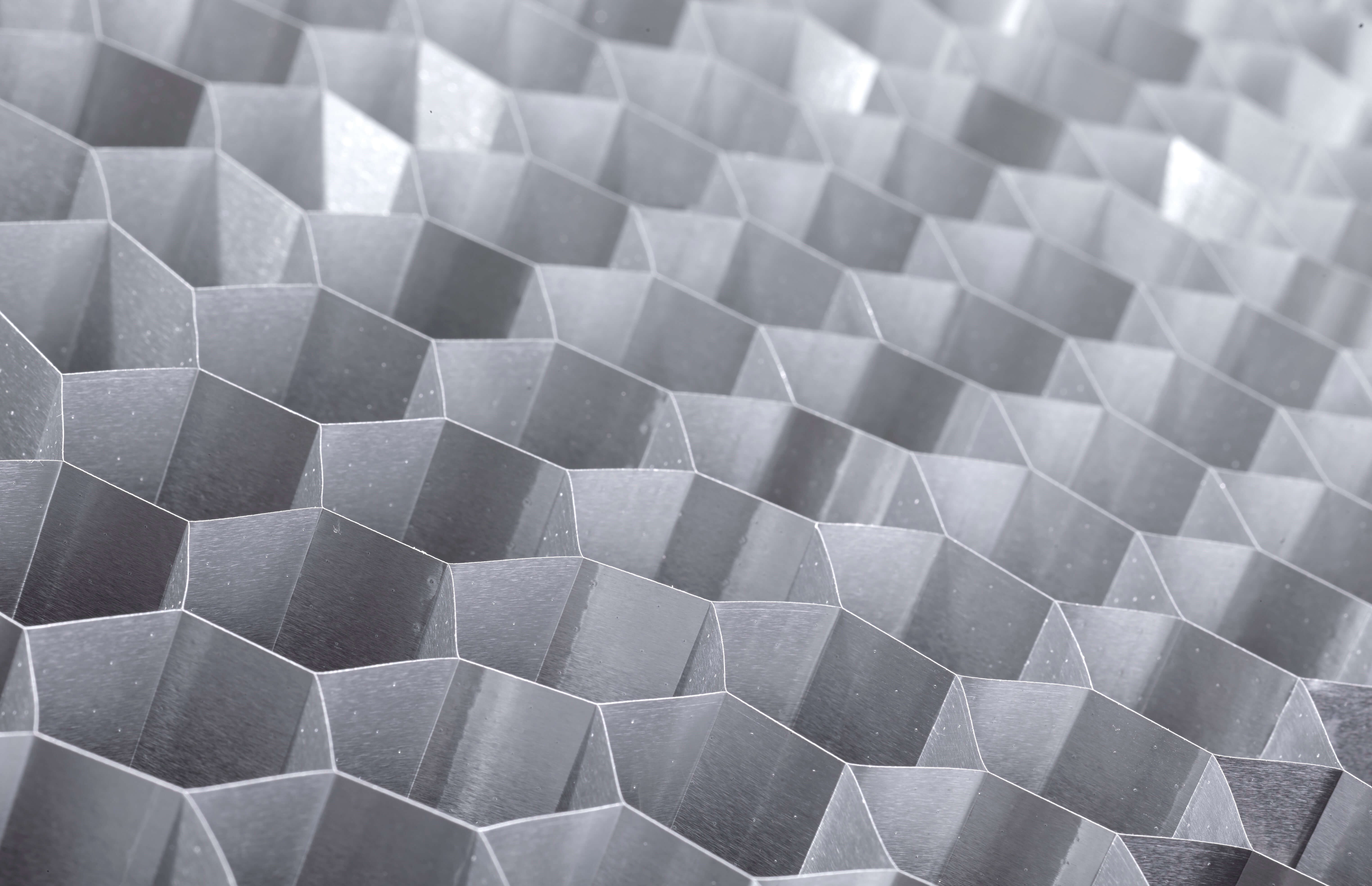

Fig. 2 Nid d'abeille en aluminium

5. Amortissement acoustique et vibratoire des panneaux en polyaramide

Le deuxième avantage important est la capacité d'absorption des vibrations acoustiques et mécaniques du nid d'abeilles en polyaramide. En tant qu'âme de panneaux sandwich, le matériau absorbe l'énergie vibratoire et agit comme une barrière acoustique. Dans les industries des transports - cabines d'avion, wagons de train et intérieurs d'automobiles - la réduction du bruit améliore le confort et la satisfaction des clients.

6. Applications des âmes en nid d'abeille en polyaramide

Structures sandwiches pour l'aérospatiale

Les nids d'abeille en polyaramide sont largement utilisés dans les intérieurs d'avions, tels que les planchers, les parois latérales, les plafonds, les compartiments à bagages et les cloisons. Leur résistance aux flammes, la réduction des émissions de fumée et leurs meilleures propriétés mécaniques améliorent à la fois les performances et la sécurité. Le matériau permet également de réduire le poids des avions, ce qui profite directement au rendement énergétique et à la capacité de charge.

Intérieur automobile

Les nids d'abeille en aramide sont utilisés dans les automobiles comme matériaux de base pour les panneaux de porte, les couvercles de coffre et les garnitures de toit. Ils contribuent au respect des normes d'économie de carburant en réduisant le poids du véhicule sans compromettre les exigences d'inflammabilité de l'intérieur. La capacité d'absorption d'énergie garantit également la sécurité des passagers en cas d'accident.

Panneaux marins et ferroviaires

Dans le domaine maritime, la résistance à la corrosion du nid d'abeilles en polyaramide est un excellent atout. Il est utilisé à l'intérieur des navires, dans les cloisons et dans la construction des ponts. Dans les applications ferroviaires, il aide les fabricants à atteindre les objectifs de poids et à répondre aux exigences strictes en matière de protection contre l'incendie, en particulier dans les trains à grande vitesse et les métros.

Défense et absorption d'énergie

Les nids d'abeille en polyaramide sont utilisés dans les systèmes de blindage, les panneaux anti-explosion des véhicules et les abris déployables dans lesquels l'absorption d'énergie est essentielle. Ils sont légers et possèdent une déformation en cas d'impact, ce qui les rend idéaux pour les structures destinées à absorber et à dissiper l'énergie de l'explosion ou de la balistique.

Structures pour drones et véhicules aériens sans pilote

Les véhicules aériens sans pilote (UAV) et les drones nécessitent des structures ultralégères et solides. Les noyaux en nid d'abeille polyaramide sont utilisés dans les ailes, les coques de fuselage et les surfaces de contrôle pour assurer une endurance de vol et une manœuvrabilité optimales sans sacrifier l'intégrité de la structure.

Conclusion

De l'aérospatiale à la défense, le nid d'abeille en polyaramide répond aux exigences techniques - mécaniques, thermiques et acoustiques - et constitue un matériau de base essentiel dans l'ingénierie des composites. Au fur et à mesure que de nouvelles technologies de traitement et de nouveaux systèmes de résine deviennent accessibles, le nid d'abeilles en polyaramide continuera à être un pilier des structures légères de la prochaine génération.
