CF6853 3250 Stratifié tissu de verre époxy-phénolique

3250 Stratifié tissu de verre époxy-phénolique Description

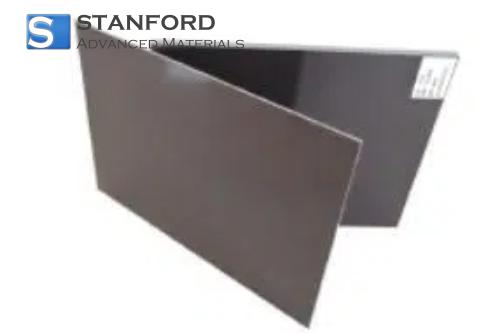

Le stratifié de tissu de verre époxy-phénolique 3250 est un matériau composite haute performance composé d'un tissu de fibres de verre sans alcali imprégné d'une résine époxy résistante aux températures élevées, offrant une résistance mécanique exceptionnelle, des propriétés d'isolation électrique et une résistance à la chaleur et à l'humidité.

Ce stratifié présente des propriétés mécaniques impressionnantes, notamment une résistance à la flexion perpendiculaire aux stratifications d'au moins 340 MPa et une résistance à la compression perpendiculaire aux stratifications d'au moins 350 MPa. Il présente également une excellente résistance à l'impact, avec une résistance à l'impact Izod parallèle aux lamelles d'au moins 42 kJ/m². Ces caractéristiques garantissent la durabilité et la fiabilité du stratifié dans les applications exigeantes.

En termes de propriétés électriques, le stratifié offre une rigidité diélectrique à 90°C dans l'huile perpendiculaire aux tôles d'au moins 10,2 kV/mm et une tension de claquage à 90°C dans l'huile parallèle aux tôles d'au moins 45 kV. Sa résistance d'isolation après immersion dans l'eau est d'au moins 50 000 MΩ et son indice de suivi comparatif (CTI) est d'au moins 200. Ces propriétés en font un produit adapté aux applications électriques à haute tension.

L'endurance thermique du stratifié est évaluée à 130°C et sa densité varie de 1,8 à 2,0 g/cm³. Son absorption d'eau est minimale, avec un maximum de 11,10 mg, ce qui garantit des performances stables dans les environnements humides. Ces caractéristiques contribuent à l'aptitude du stratifié à être utilisé dans les transformateurs, les moteurs et d'autres équipements électriques fonctionnant dans des conditions difficiles.

Applications du stratifié de tissu de verre époxy-phénolique 3250

Le stratifié tissu de verre époxy-phénolique 3250 est un matériau composite haute performance composé d'un tissu de fibres de verre sans alcali imprégné d'une résine époxy résistante aux températures élevées. Ce stratifié offre une résistance mécanique exceptionnelle, d'excellentes propriétés d'isolation électrique et une résistance à la chaleur, à l'humidité et à l'huile de transformateur, ce qui le rend adapté aux applications exigeantes des systèmes électriques et mécaniques.

La résistance mécanique élevée du stratifié garantit la durabilité et la fiabilité des applications structurelles, tandis que ses excellentes propriétés d'isolation électrique en font un produit idéal pour les composants électriques. Sa résistance à la chaleur, à l'humidité et à l'huile de transformateur lui permet de fonctionner efficacement dans diverses conditions environnementales et d'assurer des performances constantes dans le temps.

Le stratifié de tissu de verre époxy-phénolique 3250 est largement utilisé dans la fabrication de composants d'isolation électrique tels que les barres omnibus, les tableaux terminaux, les appareillages de commutation et les transformateurs. Sa polyvalence et ses propriétés robustes en font un choix privilégié pour les applications nécessitant une résistance et une fiabilité élevées à des températures élevées.

En résumé, le stratifié de tissu de verre époxy-phénolique 3250 offre une combinaison de résistance mécanique élevée, une excellente isolation électrique et une résistance à la chaleur, à l'humidité et à l'huile de transformateur, ce qui en fait un matériau idéal pour les applications exigeantes dans les systèmes électriques et mécaniques.

Emballage du stratifié tissu de verre époxy-phénolique 3250

Nos produits sont emballés dans des cartons personnalisés de différentes tailles en fonction des dimensions du matériau. Les petits articles sont solidement emballés dans des boîtes en PP, tandis que les articles plus volumineux sont placés dans des caisses en bois personnalisées. Nous veillons à respecter scrupuleusement la personnalisation de l'emballage et à utiliser des matériaux de rembourrage appropriés afin d'assurer une protection optimale pendant le transport.

Emballage : Carton, caisse en bois ou sur mesure.

Veuillez consulter les détails de l'emballage fournis à titre de référence.

Processus de fabrication

1.méthode d'essai

(1)Analyse de la composition chimique - vérifiée à l'aide de techniques telles que GDMS ou XRF pour garantir la conformité aux exigences de pureté.

(2)Essai des propriétés mécaniques - Comprend des essais de résistance à la traction, de limite d'élasticité et d'allongement pour évaluer les performances du matériau.

(3)Contrôle dimensionnel - Mesure de l'épaisseur, de la largeur et de la longueur pour s'assurer du respect des tolérances spécifiées.

(4)Contrôle de la qualité de la surface - recherche de défauts tels que des rayures, des fissures ou des inclusions par un examen visuel et ultrasonique.

(5)Essai de dureté - Détermination de la dureté du matériau pour confirmer l'uniformité et la fiabilité mécanique.

Veuillez vous référer aux procédures d'essaiSAM pour des informations détaillées.

3250 Stratifié tissu de verre époxy-phénolique FAQs

Q1. Quelle température de fonctionnement le stratifié 3250 peut-il supporter ?

Le stratifié 3250 est un matériau d'isolation de classe H pouvant atteindre 180 °C, ce qui lui confère une grande stabilité thermique dans les environnements exigeants.

Q2. Quelles sont ses applications typiques ?

Il est couramment utilisé dans les pièces d'isolation à haute température pour les gros moteurs, les transformateurs, les appareillages de commutation, les barres omnibus et les plaques à bornes - en particulier les coins de fente et les composants structurels nécessitant une performance de classe H.

Q3. Comment résiste-t-il à l'humidité ?

Avec une stabilité électrique étroite dans des conditions humides, l'absorption d'eau reste faible(≤22mg pour des feuilles de 3 mm), ce qui maintient l'efficacité de l'isolation même dans des environnements humides ou immergés dans l'huile.

Informations connexes

1)Méthodes de préparation courantes

Le stratifié de tissu de verre époxy-phénolique 3250 est fabriqué en traitant chimiquement le tissu de fibre de verre sans alcali, en l'imprégnant soigneusement d'une résine époxy-phénolique à haute transition avec le verre, puis en pressant à chaud les couches empilées sous une température et une pression contrôlées. Ce processus durcit la résine et fusionne les couches en unpanneau compositedense et trèsrésistant, doté d'une excellente stabilité thermique (grade H), d'une isolation électrique supérieure, même dans lesenvironnementshumides ouimmergésdans l'huile, et de solides propriétés mécaniques, ce qui en fait un produit idéal pour lesapplications électriques et mécaniquesà haute température.
