Substrats en saphir, rubis et alumine : comment les choisir ?

Dans la science moderne des matériaux, aucun substrat à base d'oxyde n'a autant influencé la technologie que le saphir, le rubis et l'alumine. À première vue, ils appartiennent tous à la même famille : l'oxyde d'aluminium (Al₂O₃). Pourtant, leurs structures, leurs coûts, leurs propriétés optiques et leur utilisation fonctionnelle les destinent à des applications extrêmement différentes.

Pourquoi le saphir règne-t-il en maître dans la fabrication des diodes électroluminescentes ?

Le saphir est la forme monocristalline de l'oxyde d'aluminium. Pur, il est incolore et transparent, d'une excellente dureté (Mohs 9) et d'une grande inertie chimique. Ces caractéristiques font du saphir un substrat idéal pour les diodes électroluminescentes (DEL).

1. Structure cristalline pour l'épitaxie

Le processus de fabrication des DEL implique le dépôt de films de nitrure de gallium (GaN) par épitaxie. L'épitaxie ne fonctionne que si le substrat est capable d'accueillir une forme cristalline similaire ou au moins comparable à celle qui est déposée. Un réseau de saphir monocristallin sert de modèle pour créer des films de GaN d'une grande pureté et présentant peu de défauts.

2. Transparence optique

Les diodes électroluminescentes (DEL) doivent émettre la lumière de manière efficace. Le saphir est transparent sur une large gamme de longueurs d'onde, de l'ultraviolet à l'infrarouge, avec une absorption minimale des photons. Cela se traduit directement par une luminosité et une efficacité accrues.

3. Stabilité à haute température

La croissance épitaxiale se produit à des températures élevées, supérieures à 1000°C. La stabilité et la forme du saphir ne se perdent pas lorsque de telles températures sont atteintes, ce qui le rend inestimable dans la fabrication des LED.

Outre les DEL, les substrats de saphir sont également utilisés pour les fenêtres de laser, les composants optiques et les couvercles protégeant l'électronique grand public. Leur prix relativement élevé limite toutefois leur utilisation dans des domaines où des substituts moins coûteux pourraient fonctionner.

Pourquoi les céramiques d'alumine sont-elles le choix idéal pour les circuits électroniques ?

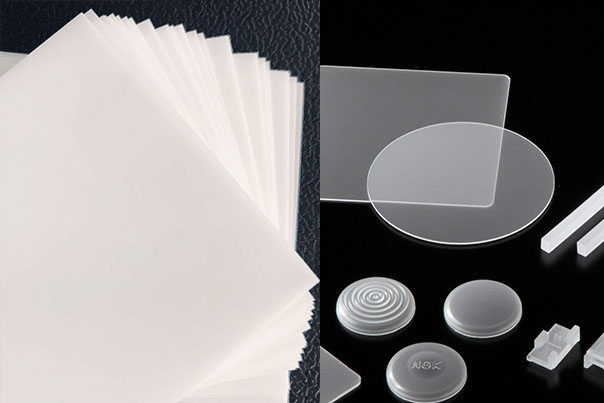

Alors que le saphir est monocristallin, les substrats d'alumine sont des céramiques polycristallines. Créés par frittage de poudres d'Al₂O₃, les substrats d'alumine n'ont pas le réseau ordonné que possède le saphir, mais ils le compensent par leur faible coût, leur excellente résistance mécanique et des processus de production très élaborés.

1. Faible coût pour une production à grande échelle

Les substrats d'alumine sont nettement moins coûteux à fabriquer que le saphir monocristallin. Cela les rend pratiques pour les applications de grande surface telles que les cartes de circuits électroniques.

2. Isolation électrique

L'un des avantages de l'alumine est qu'elle peut être un isolant électrique. C'est une exigence pour les substrats de circuits, car ils doivent séparer les chemins électriques pour éviter les courts-circuits et les interférences.

3. Conductivité thermique

Les appareils électroniques modernes, en particulier les modules de puissance, génèrent une quantité importante de chaleur. Les substrats d'alumine dissipent efficacement la chaleur des dispositifs actifs, minimisant ainsi les risques de surchauffe. Bien que des matériaux comme le nitrure d'aluminium (AlN) possèdent une conductivité thermique encore meilleure, l'alumine offre le meilleur compromis entre performance et économie.

4. Traitement mature

Les céramiques d'alumine sont faciles à découper, à percer et à imprimer avec des couches conductrices, ce qui permet la production en masse de circuits à couche épaisse, de dispositifs à micro-ondes et d'électronique de puissance.

C'est pourquoi l'alumine s'est imposée comme le substrat de choix pour les circuits électroniques, les modules de puissance et les répartiteurs de chaleur dans des secteurs allant de l'électronique grand public aux systèmes automobiles.

Pourquoi le rubis reste-t-il la pierre angulaire de la technologie des lasers à solide ?

Le rubis est essentiellement du saphir avec une différence : il s'agit d'une forme monocristalline d'Al₂O₃ dopée avec des traces d'ions de chrome (Cr³⁺). Les ions ne donnent pas seulement au rubis sa couleur rouge, ils le rendent également optiquement actif d'une manière unique.

1. Activité optique due au dopage au chrome

Les ions Cr³⁺ du rubis absorbent l'énergie et l'émettent sous forme de lumière à une longueur d'onde spécifique. Lorsqu'ils sont soumis à un pompage optique, ils produisent un faisceau laser rouge intense et cohérent d'une longueur d'onde de 694 nm.

2. De fortes propriétés mécaniques et chimiques

Le rubis partage la dureté mécanique et la stabilité chimique du saphir, ce qui lui permet de supporter les environnements difficiles nécessaires au fonctionnement des lasers.

3. Application spécialisée

Les propriétés optiques du rubis le rendent extrêmement utile dans les lasers à l'état solide, qui ont été les premiers lasers à succès jamais fabriqués. Toutefois, le dopage au chrome qui rend le rubis utile pour les lasers le rend inutile pour les diodes électroluminescentes, qui nécessitent de la transparence, et pour les circuits électroniques, où le coût et la facilité de fabrication en grandes quantités sont plus importants que l'activité optique.

Le rôle du rubis est donc très spécialisé : il brille dans la technologie laser, la détection optique et les instruments de précision, mais pas dans la fabrication de semi-conducteurs ni dans l'électronique de masse.

Comment choisir

Le saphir maîtrise la technologie des DEL, où la structure cristalline et la transparence sont d'une importance capitale. L'alumine maîtrise les circuits électroniques et les modules de puissance, où l'isolation et le coût sont primordiaux. Le rubis, dont l'activité optique est stimulée par le chrome, est particulièrement bien adapté aux lasers et aux appareils optiques scientifiques.

Le choix dépend principalement de l'importance que vous accordez à la clarté, à l'isolation ou aux performances du laser dans votre projet. Pour d'autres substrats d'alumine, veuillez consulter le site Stanford Advanced Materials (SAM). Si vous n'êtes toujours pas sûr, envoyez-nous les détails de votre projet et nous vous aiderons à trouver la bonne solution.
